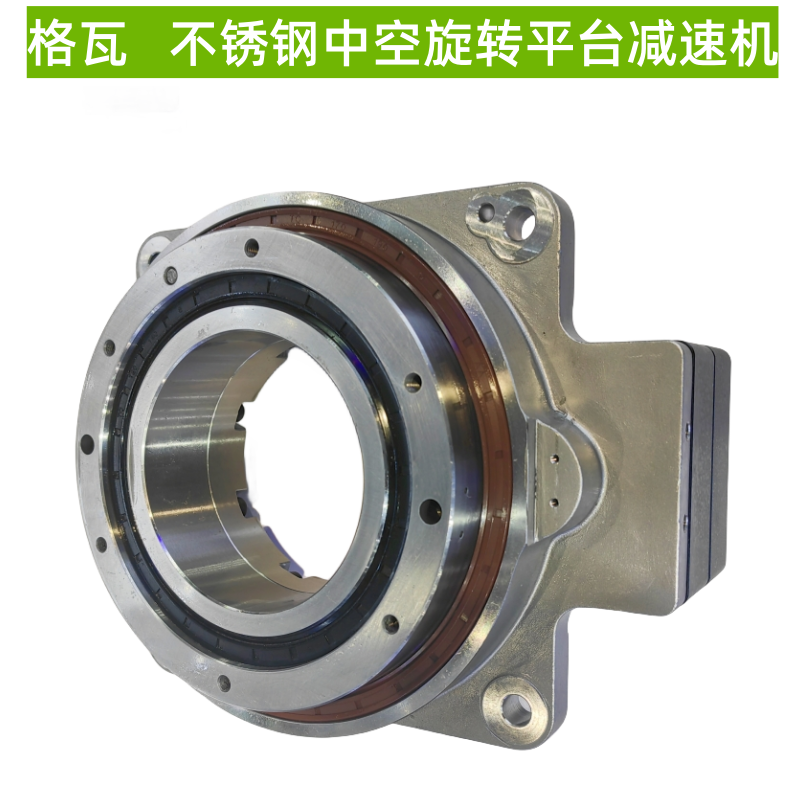

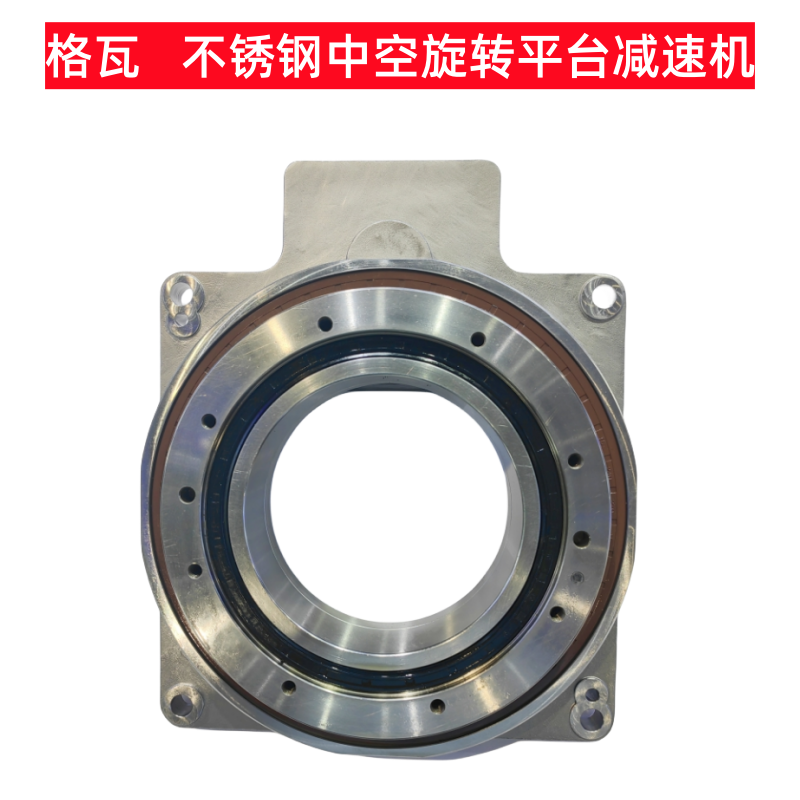

不銹鋼中空旋轉平臺

中空旋轉平臺 大口徑旋轉平臺減速機 中空平臺旋轉減速機 支撐平臺減速機 旋轉平臺減速機 HRG減速機

中空旋轉平臺型號：HRG60-5K, HRG85-5K,HRG110-5K,HRG130-10K,HRG170-10K,HRG180-10K,HRG200-10K,HRG200-18K,HRG280-10K

中空旋轉平臺軸承：交叉滾子軸承

中空旋轉平臺單級減速比：1：5，10，18 大速比可與行星減速機組合

中空旋轉平臺容許扭矩：200Nm

額定輸出轉速：200rpm

定位精度：≤3arcmin

重復定位精度：0.001°

中空旋轉平臺平面度：0.005mm

中空旋轉平臺輸出同心度：0.01mm

最大軸向負載：7000N

精度壽命：20000h

背隙：3arcsec

噪音：≤55dB

中空旋轉平臺是一款新型的減速機產品。根據不同的減速比可以得到不同的輸出轉速，用于多種旋轉運動場合?？扇〈鶧DMOTOR與凸輪分割器。在兩者之間取得平衡，重復定位精度≦5秒，馬達輕松配置，承載穩重，可搭配AC伺服馬達或步進馬達做任意角度分割，既可滿足分割器無法達到的數位控制，定位精度又可媲美DD馬達。中空旋轉平臺通過電機驅動，實現角度調整自動化。精加工斜齒輪傳動，角度調整無限。精密軸系設計，使其具有高精密，大承載的特性；步進電機與傳動件通過進口高質量彈性聯軸器連接，排除空間和加工形位誤差。旋轉臺面外圈刻度直觀；標準接口，方便信號傳輸；手動手輪配置，電控手動均可。

應用：可應用于生產線自動化改造中的旋轉工作臺，激光標記或雕刻機中的旋轉卡盤，精確對齊組織中的旋轉軸，輕型機械手關節。

中空旋轉平臺直接取代了凸輪刀具和dd電機，中空旋轉平臺是一種高定位精度的數字旋轉平臺，具有成本低、精度高的優點，旋轉平臺類占有強大的市場份額，中空轉臺是一系列行星伺服減速器。采用高剛性十字斜齒滾子軸承和表面的回轉通道提出了一種綜合規劃，能夠承受大慣量的圓盤裝置、整套步進電機和驅動器的展開。

中空旋轉平臺具備高剛性、高精度及比較好輸出效果等特性,適用于直接承載大慣量的轉盤及懸臂,例:打孔機、鐳射雕刻機、CCD測量、自動化轉配及需要用到分度運動及對位角度旋轉等場合?？梢蕴鎿Q傳統分割器及DDR直驅電機，中空旋轉平臺是一個高定位精度的數位化旋轉平臺,具有低成本高精度的優勢,高工作效率,高在減速機家族中，行星減速機外形美觀，定位精細，經濟實用，精度高，承載力大，適用于各種直流伺服馬達，交流伺服馬達，步進馬達的減速轉動，其廣泛應用于精密機床，自動切割設備，冶金設備，印刷設備，注塑機設備，包裝設備等鄰域。其作用就是在保證精密傳動的前提下，主要被用來降低轉速增大扭矩和降低負載/電機的轉動慣臺在組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的精度,高剛性,高性價比等特點。
