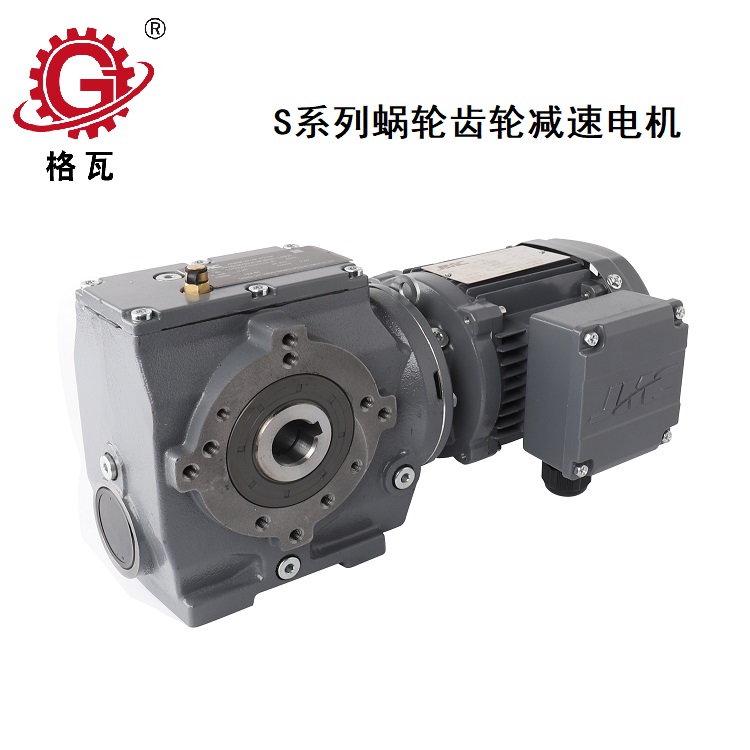

S系列斜齒輪-蝸輪蝸桿減速電機

< >

所屬分類：硬齒面齒輪減速電機型號：SAF67-30-0.75-M1

名稱：S系列斜齒輪-蝸輪蝸桿減速電機

全國服務熱線：13182616253

分享到：

產品介紹

S系列斜齒輪-蝸輪蝸桿減速電機，寧波S系列減速電機，S系列硬齒面減速電機

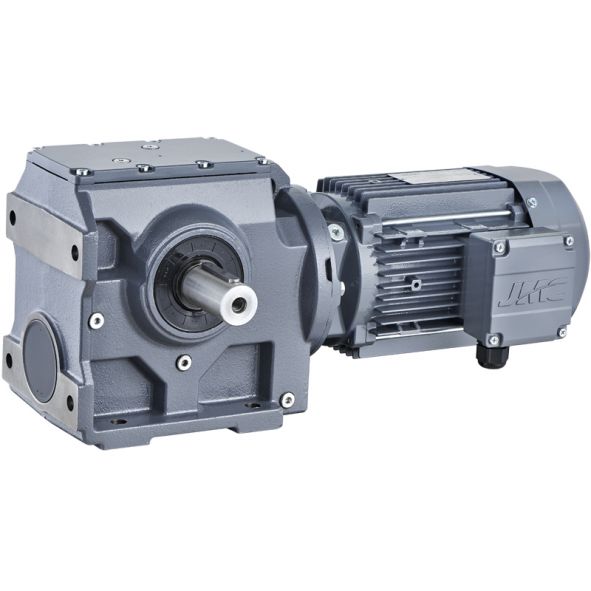

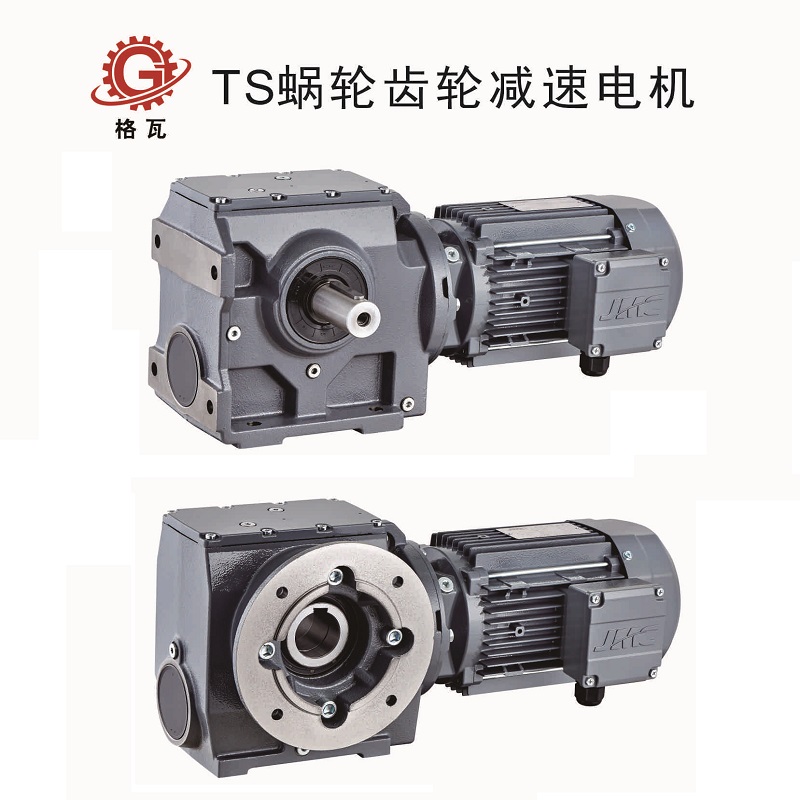

TS系列斜齒輪-蝸輪蝸桿減速電機是在模塊組合體系的基礎上設計的新一代機電一體化產品，德國技術，與SEW減速電機通用互換?？煞謩e與普通電機、制動電機、防爆電機、變頻電機、伺服電機、直流電機、同步電機等電機組合，可在立體空間六個方位任意安裝。

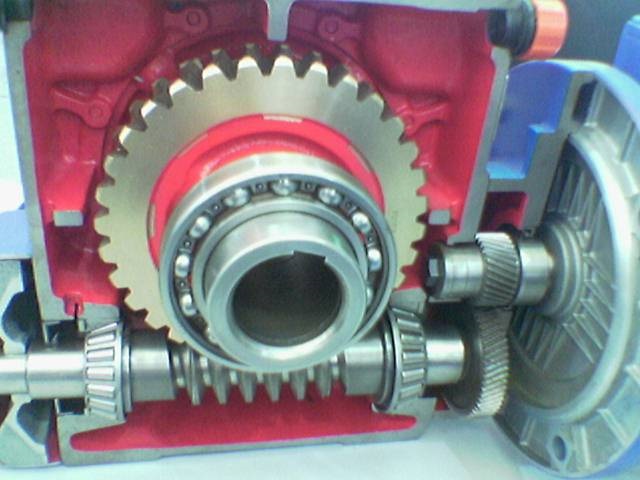

TS系列斜齒輪-蝸輪蝸桿減速電機由斜齒輪-蝸輪蝸桿減速器和電機組成。斜齒輪、蝸桿采用優質合金鋼，表面硬化處理，蝸輪采用耐磨錫青銅，都經過高精度設備加工成形。箱體為鑄鐵箱體，箱體經精密加工，確保形狀與位置精度。滿足承載能力強、壽命長、體積小、速比大、重量輕、效率高、噪音低的優越性能。

產品設計方案

? 底腳安裝或法蘭安裝 ? B5或B14法蘭安裝 ? 實心或空心軸 ? 空心軸帶鍵連接、鎖緊盤和花鍵

技術數據
速器速比范圍	[i]	6.80 ….. 288.00
輸出扭矩	[Nm]	43 ……4,000
電機功率范圍	[kW]	0.12 ….. 22

斜齒輪 - 蝸輪蝸桿減速器

Version		Size
Version		38	48	58	68	78	88	98
TS..	底腳安裝方式	TS38	TS48	TS58	TS68	TS78	TS88	TS98
TSF..	B5 法蘭安裝方式	TSF38	TSF48	TSF58	TSF68	TSF78	TSF88	TSF98
TSAF..	B5 法蘭空心軸安裝方式	TSAF38	TSAF48	TSAF58	TSAF68	TSAF78	TSAF88	TSAF98
TSHF..	B5法蘭空心軸鎖緊盤安裝方式	TSHF38	TSHF48	TSHF58	TSHF68	TSHF78	TSHF88	TSHF98
TSA..	空心軸安裝方式	TSA38	TSA48	TSA58	TSA68	TSA78	TSA88	TSA98
TSH..	空心軸鎖緊盤安裝方式	TSH38	TSH48	TSH58	TSH68	TSH78	TSH88	TSH98
TSAZ..	B14 法蘭空心軸安裝方式	TSAZ38	TSAZ48	TSAZ58	TSAZ68	TSAZ78	TSAZ88	TSAZ98
TSHZ..	B14法蘭空心軸鎖緊盤安裝方式	TSHZ38	TSHZ48	TSHZ58	TSHZ68	TSHZ78	TSHZ88	TSHZ98


0_0001_圖層 0.jpg
